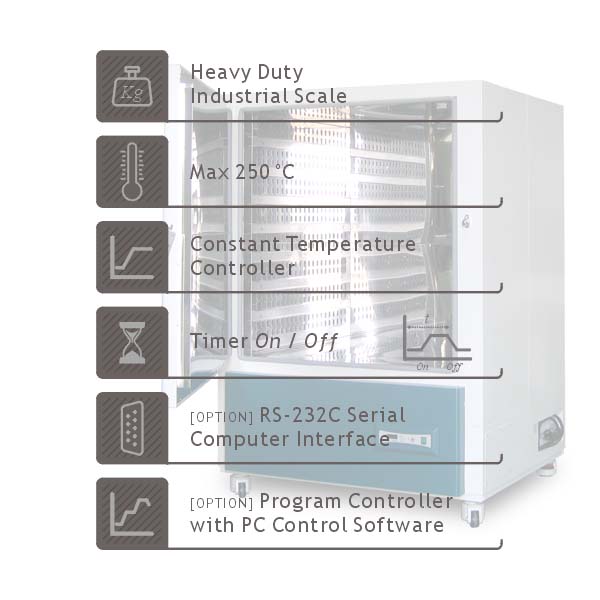

Heavy Duty Industrial Oven (산업용 건조기)
|
규격서 다운로드 |
JSIO-400T |
JSIO-960T | JSIO-1400T |
|
|
Industrial Oven |
단종 |
960 Liter | 1386 Liter |
공 통 규 격
|
가열방식 |
열풍가열식 |
|

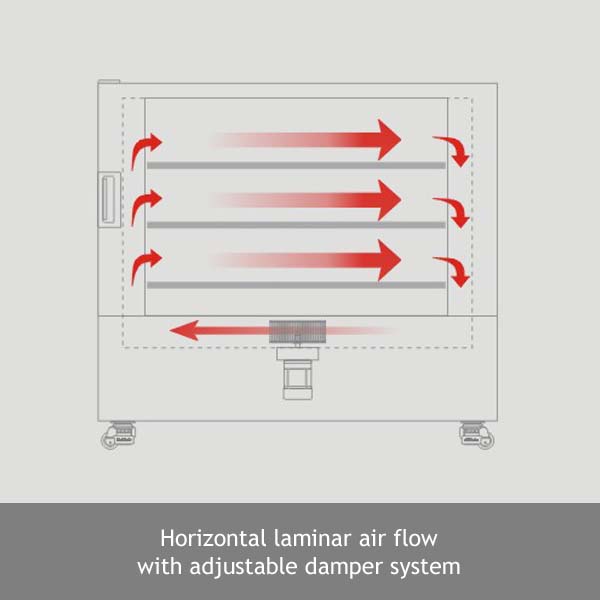

가변 댐퍼 수평층류 방식 |
|
|
제어온도범위 |
상온 + 10°C ~ 250°C |
|
제어정밀도 120 oC 기준 |
± 0.3 °C at 120 °C (JSIO-400T) |
|
온도분포도 120 oC 기준 |
± 5.0 °C at 120 °C (JSIO-400T) |
|
콘트롤러 |
디지털 마이크로프로세서 PID 제어 |
|
센 서 |
Class A Pt-100 Ω Sensor |
|
안전장치 |
과열방지장치 |
|
누전차단장치 |
|
|
재 질 |
본체 - SPCC 열연강판 에폭시 분체도장 |
|
챔버 – 스테인레스 스틸 304, EGI |
|
|
보온재 – 50mm 두께 알미늄 피복 글래스울 |
|
|
Floor Standing with Caster |
|
|
선반 - 스테인레스 스틸 타공 선반 |
|
|
전 원 |
220V 50/60Hz 단상 또는 380 V 3상 4선식 |
|
플러그 |
30 AMP 플러그 |
제 품 특 장 점

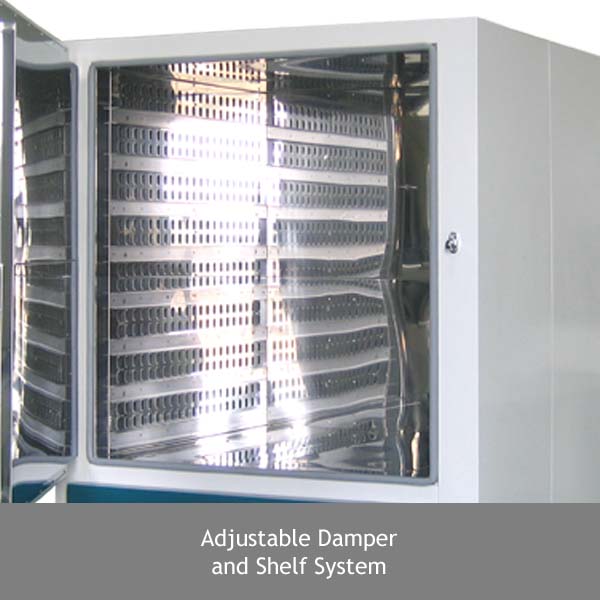

| Construction | Chamber | Adjustable Air Damper | ||
 |
 |
 |
|
작 동 성 능 |
|
• 빠른 건조와 균일한 온도 분포를 위한 강제 순환방식의 열풍건조기 • 대용량 시로코팬을 장착하여 챔버 내부의 공기 순환이 원활 • 각 선반 측면에 위치한 통풍구의 크기를 조절하여 공기의 흐름과 온도 분포를 운전 조건에 맞도록 조절 가능 • 슬라이딩 타입의 선반은 대용량의 시료 건조에 적합 • 가열히터가 바닥에 분리 되어 있어 액체 흘림으로 인한 오염과 고장이 적음
|
|
콘 트 롤 러 |
|
• 정밀한 PID 콘트롤러는 온도를 ±0.1℃ 단위로 제어 • 예약/정지 타이머 내장으로 99분59초/ 99시간59분/ 99일23시간 설정가능 • 온도보정, 오토튜닝 기능 내장 • Class A PT-100Ω 온도 센서
|
|
구조 및 재질 |
|
• 부식에 강한 에폭시 코팅 된 SPCC 챔버 • 내구성이 뛰어난 SUS 재질 히터 사용 • 50 mm 두께의 고효율 단열재는 알루미늄 피복층이 있어 에너지 소비가 적고 분진이 없음
|
|
편 의 장 치 |
|
• 수분 및 증기를 배출할 수 있는 통풍구 장착 • 플로어 스탠딩 산업용 스케일의 대용량 오븐은 시료 처리의 더 많은 처리량과 생산성을 제공 • 탈부착 및 높이 조절이 가능한 3단 선반 • 실리콘 가스켓 및 압축 도어 잠금 장치가 있는 외부 도어 • 개구부 크기 조절 가능한 통기구 • 이동이 편리한 캐스터 장착
|
|
안 전 장 치 |
|
• 도어 열림 시 히터 및 팬 정지 • 최대 사용 온도 초과 시 작동 중지 후 경고음 및 에러표시 • 설정온도 이상 과열 시 작동 중지 후 경고음 및 에러표시 • 독립적인 2차 과열차단기 • PT SENSOR 단락 또는 합선 시 경고음 및 에러표시 • 과전류 차단 장치 : 누전차단기
|
모델 및 사양
|
|
|
||
|
▶ 규격 및 구성 |
|
|
|
|
챔버용량 |
|
960 리터 |
1386 리터 |
|
내부규격 (W x D x H mm) |
|
1000 x 800 x 1200 |
1100 x 1050 x 1200 |
|
외부규격 (W x D x H mm) |
|
1285 x 1035 x 1960 |
1385 x 1235 x 1960 |
|
통풍구 수량 |
|
1개 |
1개 |
|
선반 설치 최소 간격 |
|
140mm |
140mm |
|
선반 설치 가능 단수 |
|
8단 |
8단 |
|
타공 선반 |
|
3개 |
3개 |
|
|
|
|
|
|
▶ 성 능 |
|
|
|
|
가열방식 |
강제 열풍 순환, 수평 층류형 |
||
|
제어온도범위 |
상온 +10 oC ~ +250 oC, 0.1 oC 제어 |
||
|
제어정밀도 120 oC 기준 |
|
±0.5 oC |
±0.5 oC |
|
온도분포도 120 oC 기준 |
|
±6.0 oC |
±8.0 oC |
|
가열소요시간 120 oC |
|
25 분 |
25 분 |
|
|
|
|
|
|
▶ 전 원 |
|
|
|
|
공급전원 |
|
380±10% VAC |
380±10% VAC |
|
주파수 |
|
60Hz |
60Hz |
|
히터용량 |
|
7.5 kW |
10.5 kW |
|
소비전력 |
|
7.7 kW 11.7 amp |
10.7 kW 16.3 amp |
|
상 |
|
3상 4선식 |
3상 4선식 |
|
전원플러그 |
|
- |
- |
주 문 정 보
|
품 번 |
품 명 |
용 량 |
전 원 |
순중량 |
선적중량 |
|
JSIO-960T |
Heavy Duty Industrial Oven |
960 L |
380V 3상4선 |
280 kg |
440 kg |
|
JSIO-1400T |
Heavy Duty Industrial Oven |
1386 L |
380V 3상4선 |
350 kg |
470 kg |
선 택 사 양
|
품 번 |
타공선반, Stainless Steel 304 |
|
PHS-A16 |
for JSIO-600T W990 x D760 mm |
|
PHS-A18 |
for JSIO-1200T W1090 x D1010 mm |
Programmable Forced Convection Oven 프로그램 열풍건조기
강제대류방식, Max. 250℃, 프로그램 콘트롤러, 챔버용량 50, 100, 150, 250 리터

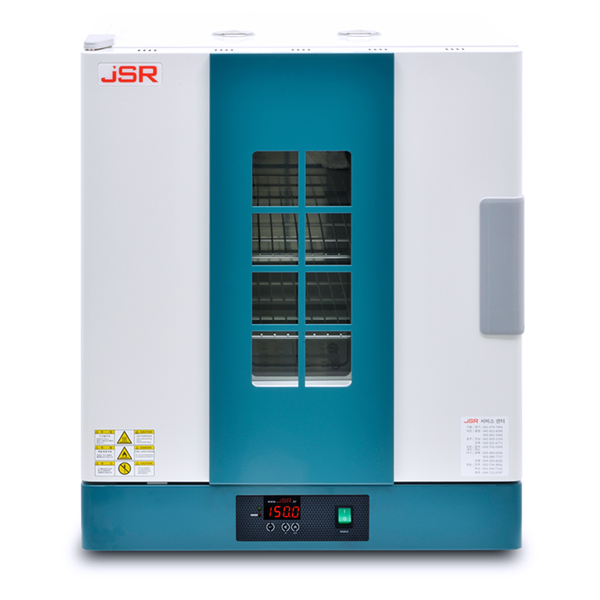

Natural Convection Oven 자연대류식 건조기
